KALORİMETRE - ISI SAYACI

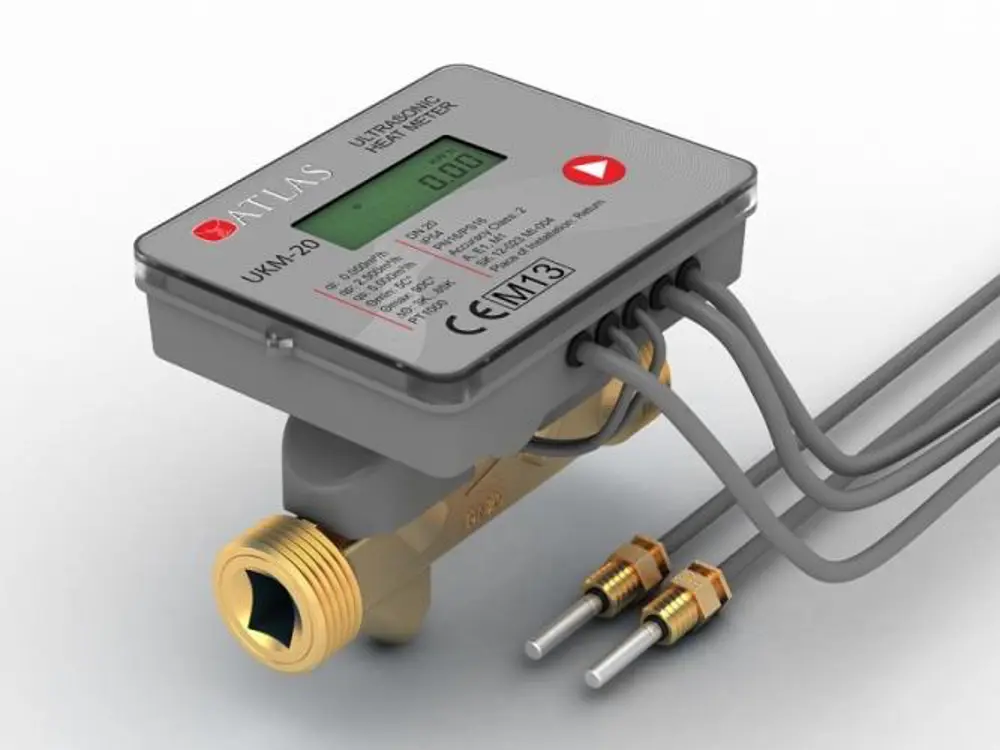

ULTRASONİK ISI SAYACI (KALORİMETRE) UKM-20 Isı Sayacı, 1 Adet Klingirit Conta, 2 Adet Sensör Rakoru, 1 Adet Sensör için O-Ring Conta, 1 Adet Kullanma Kılavuzu ve Montaj Talimatı
Paket İçeriği
Standart- UKM-20 Isı Sayacı, 1 Adet
- Klingirit Conta, 2 Adet
- Sensör Rakoru, 1 Adet
- Sensör için O-Ring Conta, 1 Adet
- Kullanma Kılavuzu ve Montaj Talimatı
Opsionel- Sensor bağlantı manşonu
- Küresel sensör vanası
- Hibrit Isı Sayacı
|
GENEL ÖZELLİKLERİ- EN 1434 Standardına uygundur.
- MID Onaylıdır.
- Ultrasonik ölçüm prensibi ile, mekanik sayaçlara göre çok daha hassastır.
- Hareketli parça içermediğinden, mekanik sayaçlara göre 2 kat daha uzun ömürlüdür.
- Düşük enerji tüketimi ile uzun pil ömrü (10 yıl) sağlar.
- Ekran kısmı kalorimetre gövdesinden ayrılarak okunması daha kolay bir yere monte edilebilir.
- Ölçüm Aralığı: 5 ˚C - 90 ˚C
- Test basıncı: 16 bar
- DN32 1”1/2 Dış dişli bağlantılı
- DN40 2” Dış dişli bağlantılı.
- Rekor takımı sevkiyat kapsam ında DEĞİLDİR.
|
ÜRÜN ÖZELLİKLERİUltrasonik DebimetreDüşük debilerde ölçüm yapabilme özelliğine sahiptir. Debi ölçüm aralığı: - Minimum debi (qi) : 0,05 m3/h
- Nominal debi (qp) : 2,5 m3/h
- Maksimum debi (qs) : 5 m3/h
Lineer ölçüm yapabilen sıcaklık sensör çifti. Hesaplama yapılmaya başlanan minimum sıcaklık farkı 0,1°C dir Ölçüm yapabildiği sıcaklık aralığı 5 ile 90°C arasıdır. Maksimum uygulanabilir basınç (MAP) 16 bar dır. Manyetik olmayan teknolojiye sahiptir. |
Metrolojik Özellikler- TS EN 1434 standartlarına uygun olarak üretilir.
- 2004/22/EC+2009/137/EC MID’ye göre üretilir.
- Doğruluk sınıfı 2 dir.
- Koruma sınıfı IP54 tür.
|
Haberleşme ve Arabirimler- Standart olarak M-Bus ve Optik arayüze sahiptir.
- Opsiyonel olarak Pulse ve RF arabirimleriyle de imal edilir.
- Düşük enerji tüketimi ile 10 yıla kadar pil ömrü vardır.
- LCD ekran yardımıyla istatistik menüsünden son 12 aya ait tüketim bilgilerini görüntüleme imkanı.
|
BOYUTLARIUzunluk (L) | 130 mm | Yükseklik (H) | 94 mm | Genişlik (W) | 83 mm | Bağlantı(D) | 1" Dış Dişli | DN | 20 | Sensör Kablosu Uzunluğu | 1,5 m | M-Bus Kablosu Uzunluğu | 1,5 m | Ağırlık | 950 gr |
|
TEKNİK ÇİZİM |
BASINÇ KAYIBI EĞRİSİ |
SAYAÇ ANA MENÜSÜ VE İSTATİSTİK MENÜSÜ |
