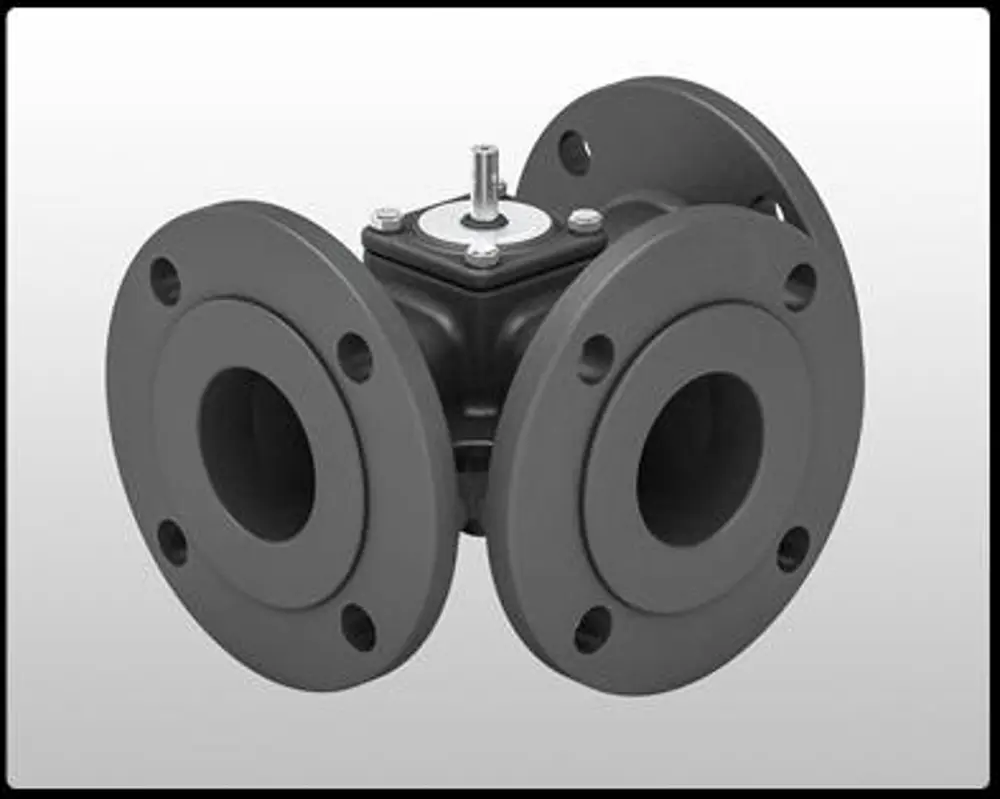

Üç Yollu Vana UYV50
GG25 Döküm gövdeden imal edilmektedir.Paslanmaz motor baglanti safti bulunmaktadir.Atlas Ekopanel ile tam uyumluluk.Atlas Aktüatör ile tam uyumluluk..
Standart
- Üç Yollu Vana
- Kullanma Klavuzu ve Montaj Talimati
Opsionel
- Conta
- Civata
- Baglanti aparatlari
ÜRÜN ÖZELLIKLERI
- GG25 Döküm gövdeden imal edilmektedir.
- Paslanmaz motor baglanti safti bulunmaktadir.
- Atlas Ekopanel ile tam uyumluluk.
- Atlas Aktüatör ile tam uyumluluk.
- Farkli marka ve model motor sürücülerle çalisabilme ve baglanti noktalari uyumlulugu.
- 90 ° dönüs açisi.
- Flansli baglanti, PN6.
- Basinç sinifi PN6.
- DN40’tan DN200’e kadar üretilebilmektedir
TEKNIK ÖZELLIKLERI- Civatalar metrik 16 dir.
- PN6 basinç sinifindadir.
- 90 Derece dönüs açisina sahiptir.
- Paslanmaz çelikten motor baglanti saftina sahiptir.
- GG25 döküm malzemesi kullanilmaktadir.
- Atlas Aktüatör ve Atlas Ekopanel ile tam uyumlu çalisma.
- Flansli baglanti.
|
BOYUTLAR(mm)| DN | 50 | | Nominal Debi (m3/h) | 40 | | A | 180 | | B | 90 | | C | 140 | | D | 110 | | F | 14 |
|
TEKNIK ÇIZIM
